Sebelum dipakai mikrometer harus di kalibrasi dulu
.png)
DIAL GAUGE (DIAL INDICATOR) Dial gauge digunakan untuk meng-ukur kebengkokan poros, run out, dan backlash. Dengan ketelitian : 0,01 mm Apabila jarum panjang membuat satu putaran penuh (100 strip), maka jarum pendek bergerak 1 strip (1 mm)
.png)

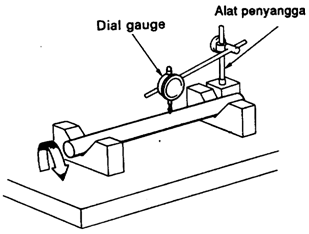

Kegunaan : mengukur RUN OUT suatu POROS 1. Bersihkan benda yang akan diukur 2. Letakkan V-block pada tempat yang rata dan letakkan poros (cam shaft) di atas V-block 3. Sentuhkan spindle dial gauge pada permukaan poros dan pastikan spindle tegak lurus dengan poros 4. Putar poros perlahan-lahan, dan bacalah jumlah gerakan pointer 5. Hasil pengukuran adalah 0,08 mm
.png)
Kegunaan : mengukur RUN OUT suatu POROS 1. Bersihkan benda yang akan diukur 2. Letakkan V-block pada tempat yang rata dan letakkan poros (cam shaft) di atas V-block 3. Sentuhkan spindle dial gauge pada permukaan poros dan pastikan spindle tegak lurus dengan poros 4. Putar poros perlahan-lahan, dan bacalah jumlah gerakan pointer 5. Hasil pengukuran adalah 0,08 mm
